Scheda espansione multifunzione Waveshare 34252 CM5 Dual Ethernet Gigabit/2.5G

1. L'intero involucro è realizzato in lega di alluminio, che può condurre e dissipare il calore su un'ampia superficie.Insieme alle alette di dissipazione del calore, la dissipazione del calore è più efficiente.
2. La disposizione dettagliata dei fori garantisce che ogni interfaccia si adatti perfettamente alla scheda madre e le aree delle interfacce sono contrassegnate da una serigrafia chiara per una facile visualizzazione.
3. Sono presenti numerose interfacce, tra cui ETH / MIPI / HDMI / Micro SD / USB / M.2 B KEY / M KEY e altre.Sono più comode da usare.
4. Supporta le staffe per guide.Il retro dell'host è predisposto per i fori delle viti di installazione, consentendo il fissaggio su guida.
5. È dotato di un connettore CM5 standard, che supporta la connessione delle schede core Compute Module 5 Lite / serie eMMC.
Parametri
1. Slot CM5: adatto a tutte le versioni di Compute Module 5
2. Rete: interfaccia Ethernet RJ45 1000M x 1;1. Interfaccia Ethernet RJ45 2500M
3. Video: 1 interfaccia HDMI, con supporto per uscita 4K
4. USB: 1 interfaccia USB 2.0 (Tipo-C);1 interfaccia USB 2.0 (Tipo-A);1 interfaccia USB 3.2 Gen1 (Tipo-A)
5. M.2: M.2 M KEY (1 slot PCIe Gen2/3, con supporto per moduli NVMe o AI 2230/2242/2280);M.2 B KEY, supporta modulo di comunicazione 4G/5G
6. Memoria: slot per scheda Micro SD integrato (applicabile alle versioni CM5 senza eMMC)
7. Interfaccia seriale: RS485 x 4
8. Ingresso digitale: 1 ingresso digitale (tensione di ingresso: 5V - 36V)
9. Relè: consente il collegamento di carichi: inferiori o uguali a 10A 250V CA o inferiori o uguali a 10A 30V CC
10. Interfaccia ventola: connettore ventola PWM JST-SH a 4 pin da 5V
11. Beeper: monocanale controllabile
12. Altro: chip di crittografia integrato
13. Alimentazione: ampia gamma di tensione da 7V a 36V (terminale + foro rotondo) o 5V 5A (Type-C)
14. Dimensioni: circa 13,25 x 11,22 x 3,45 cm

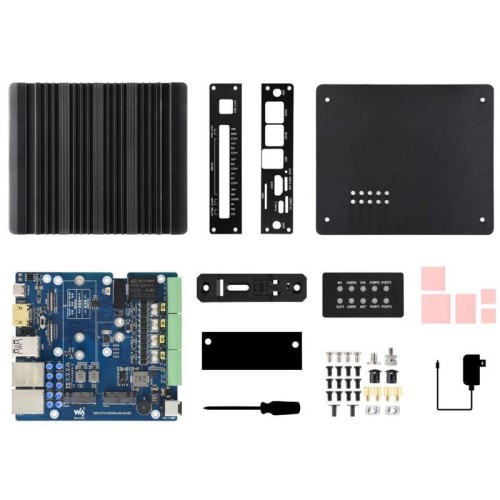

ConfezioneElenco:
- Involucro metallico (coperchio superiore + guscio inferiore) e due deflettori
- CM5-ETH-RS485-4G-BASE x 1
- Clip di guida (20 x 76 mm) x 1
- Etichetta x 1
- Foglio di silicone rosa ad alta conducibilità termica x 5
- Foglio isolante in PC (104 x 40 x 0,2 mm) x 1
- Cacciavite a croce x 1
- Confezione di viti x 1
- Alimentatore 12V 4A x 1
